关于Wash & Cure

接收与设置 Form Wash
发表时间:2021-11-25     阅读次数:     字体:【

接收与设置 Form Wash

此文章适用于 Form 1+, Form 2, Form 3, Form 3B, Form 3BL, Form 3L, 后处理

准备接收 Form Wash 时,请留出一片合适的区域。购买其他的后处理用品(包括合适的清洗溶剂),以确保您可以一收到货就能使用 Form Wash。

当 Form Wash 的清洗桶装了溶剂、Form Wash 连接到电源、并且液体比重计已经过校准时,Form Wash 便可以使用了。

其他用品

在接收 Form Wash 之前,请购买十升适合您需要的溶剂。

请购买以下其他用品以帮助后处理后固化部件:

  • 无粉、耐化学腐蚀的一次性手套(丁腈或氯丁橡胶)
  • 砂纸
  • 矿物油
  • 底漆和油漆
  • 仅 TPM:液体比重计,可测量比重为 0.962–1.000

布置工作区

查看技术参数,以确定放置 Form Wash 的较佳位置。

Form Wash 尺寸如下:26.2×29.3×34.0cm。每台 Form Wash 重 6.7kg。

为方便使用,请至少保留以下尺寸的区域:

  • 宽度:38.9cm
  • 深度:41.9cm
  • 高度:64cm

请在通风良好,温度在 18-28°C 的室内操作 Form Wash。请遵循 Form Wash 的安全注意事项。

Form Wash 拆箱

Form Wash 置于纸板箱内进行运输,其上下均垫有泡沫嵌件进行保护。上部的泡沫嵌件中包含配件、电源和 Form Wash Safety Booklet(only English)。拆箱时,请检查 Form Wash 是否有损坏或丢失物品。若有,请联系 Formlabs Support 或您的授权经销商。

给 Form Wash 拆箱:

  1. 打开箱子的顶部。
  2. 抬起并移开包含机器附件的泡沫嵌件。
  3. 使用设备两侧内附的把手将 Form Wash 从纸箱中抬出。
  4. 然后移除内包装。
  5. 把支架抬高,查看并移除用于将清洗篮底部固定在清洗篮安装支架上的包塑金属丝。
  6. 从清洗篮移除虹吸泵。

注意:

请移除所有包装材料后再接通电源。请保留所有包装和泡沫嵌件,以方便保修服务。有关重新包装的说明,请参阅手册。

Form Wash 组件

  1. 平台支架:用于在清洗构建平台上的部件时托住构建平台。
  2. 清洗篮:装载部件进行清洗,不使用构建平台。
  3. 清洗篮支架:用于固定清洗篮进行升降的单钩。
  4. 外盖:用于限制溶剂挥发。不使用机器时,请关闭外盖。
  5. 内盖:带有铰接的辅助盖可以打开和关闭以装入溶剂,同时可以将部件放入桶中或取出。
  6. 清洗桶:可拆卸容器,zui多能装入 8.6L 溶剂。其底部有一个旋转叶轮,保持溶剂流通。
  7. 显示屏:显示状态、时间和配置 Form Wash 的选项。
  8. 旋钮:旋转或按压可调整时间,并可启动、暂停或结束清洗循环。
  9. 工具存储:每侧有专设的位置,用于存储每种工具。
  10. 电源:向 Form Wash 供电。规格:24V,2A。
  11. 溶剂:不包括。可溶解打印部件表面的液态树脂。初次使用请注入 10L。IPA 的浓度必须不低于 90%。

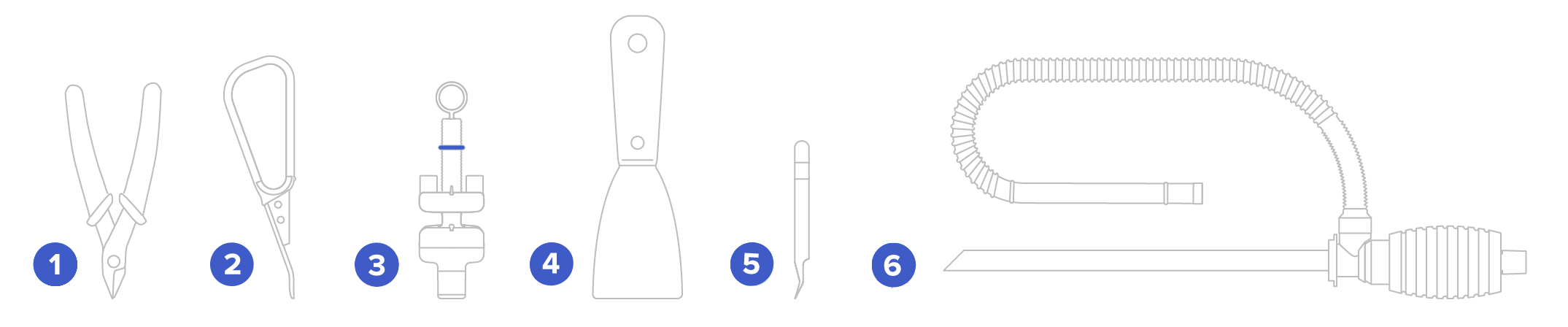

Form Wash 工具和存储

  1. 平口剪钳:用于小心去除打印部件上的支撑末端。
  2. 去除工具:在 PreForm 生成的底座下部施压,将打印部件的底座从构建平台上取下。
  3. 液体比重计:基于之前在新鲜 IPA 中的校准,浮于 IPA 中以测量 IPA 中的树脂浓度。
  4. 刮刀:可用于去除构建平台上的部件,也可用于小心清理和检查树脂槽中的固化物质。
  5. 镊子:用于在打印后处理微小的部件或者操控支撑结构。
  6. 虹吸泵:在清洗桶和 IPA 储存容器之间转移 IPA。

请按照设备两端印制的图表,将工具和附件存放在 Form Wash 的背部。

安装 Form Wash

将 Form Wash 放在一片干净、平整且靠近电源的台面。当清洗桶填注到zui低和zui高注入线之间,并且液体比重计经校准后,Form Wash 即可使用。选择是在构建平台上还是在清洗篮中清洗部件。

若要准备使用 Form Wash,请按照以下步骤在清洗桶中注入溶剂。如果您使用的是异丙醇,请校准随附的液体比重计。

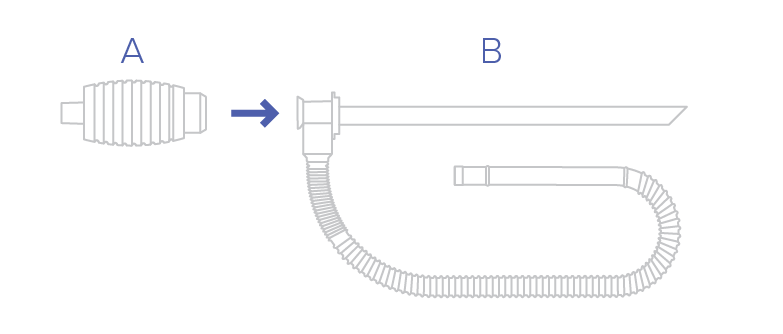

步骤 1:组装虹吸泵

组装虹吸泵时,请将手柄(A)拧入虹吸泵的硬管(B)中。

步骤 2:在清洗桶中注入溶剂

若要在清洗桶中注入溶剂,操作如下:

  1. 打开外盖。
  2. 将溶剂倒入或吸入清洗桶中,容量需在zui低(7.8L)和最高(8.6L)注入线之间。

提示:

更多有关如何使用虹吸泵的信息,请参阅支持文档更换 IPA 并使用 TPM 清洗打印件。

步骤 3:连接电源线

将电源线和外部电源连接到 Form Wash 上并接通电源。Form Wash 设有一个 USB 端口,以便更新固件。

步骤 4:校准液体比重计(仅 IPA)

请按照以下名称查看液体比重计组件:

    A:O 型环
    B:浮标
    C:把手
    D:高翼
    E:短翼
    F:重量

    若要校准液体比重计,操作如下:

    1. 握住把手(C)并将其放入清洗桶内的纯净溶剂中。
    2. 沿着有棱的主杆滑动 O 型环(A),直至其与浮标顶部的短翼(E)对齐。
    3. 将 O 型环保持在该位置。对齐两翼和 O 型环后可在每次清洗后检查溶剂中的树脂浓度。
    4. 将液体比重计存放在设备背部的工具盒中。

    注意:

    与 Form Wash 一起包装的液体比重计不能测量使用 TPM 的正确比重范围。一种比重为 0.962–1.000 的液体比重计可以用来测量 TPM 中的树脂浓度。当使用过的 TPM 的比重高于 1.000 时,其zui后一次清洗将不会达到理想效果。

    请阅读支持文档使用 TPM 清洗打印件以获取更多信息。
